HOLTEK新推出HT68F2422红外线驱动MCU

[复制链接]

78

主题

158

帖子

3090

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
3090
QQ
发表于 2018-7-2 16:24:44 | 显示全部楼层 |阅读模式
合泰开发板




HOLTEK新推出HT68F2422红外线驱动MCU,适用于各种红外线遥控器及红外线传输相关产品应用。HT68F2422内建高精度振荡电路(±0.4%)与红外线发光二极管驱动电路(IDRVOL=500mA),可不需外挂振荡器及三极管,达到有效节省外部组件成本及提高生产良率。

HT68F2422内建可调整IR载波频率的产生器(4kHz~1MHz),配合HOLTEK开发工具,可选择四种常见IR载波频率36/38/40/56kHz,并可将内部振荡频率调校在3.996/3.99/4.0/3.976MHz,有效减少除频误差,让IR发射载波频率与IR接收器载波频率更加匹配,增加红外线传输距离。

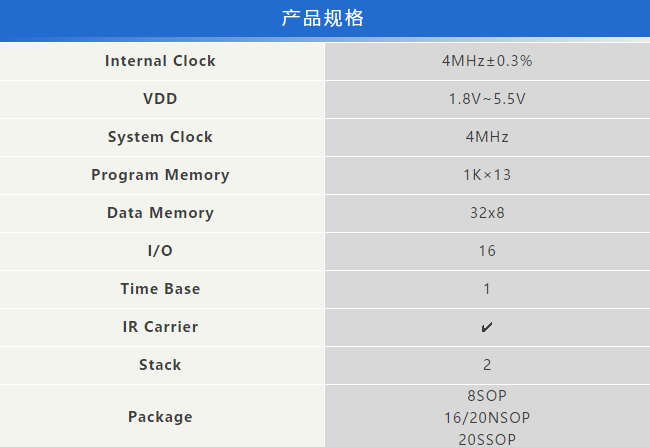

HT68F2422工作电压为1.8V~5.5V,系统资源为1Kx13 Flash Memory、32x8 RAM、9-bit Timer及Time Base各一组。内置4MHz的高精准度振荡电路(Oscillator HIRC),提供给MCU作为系统主频率,当工作电压范围为1.8V~5.5V及温度范围为-10~50°C时,频偏可维持在0.4%内,使整个产品能工作在更准确的环境。封装提供8SOP、16NSOP、20NSOP及20SSOP。











上一篇:HOLTEK推出新一代BS86xxxC系列更高抗干扰能力A/D Touch MCU
下一篇:关于合泰中断及中断函数的注意事项
