一、当遇到烧录问题时,   请先确认如下内容

1、 所使用的 USB 线是否为 Holtek 原装
请确认所使用的 USB 数据线是否为 Holtek 原装 USB 线

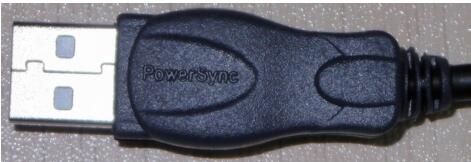

e-WriterPro 烧录器整体耗电约为 200mA’若是 ICP 烧录还需再加上 PCBA 的耗电’因此 若使用质量较差的   USB  线’会因线材内阻较大而导致供电不足’使烧录器重启或烧录失败 原装 USB 线标示如下
Fig 1
2、 所使用的烧录软件 HOPE3000 是否为最新版本
http://www.holtek.com.cn/programmer-software
Fig 2
3、   所使用的烧录器底层固件是否为最新版本

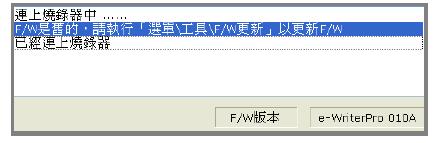

下载最新   HOPE3000   并安装后’若如下图提示需要固件升级’烦请按所提步骤进行更新
Fig 3
4、 IC 第 1 Pin 是否有放对位置


如下图红色箭头所拮为第 1 pin 位置’放错第 1Pin 亦无法正常烧录

5、   请用万用表先量测所有烧录引线是否都连通

若用户使用 ICP 引线烧录’需确保引线 触良好’否则一样会导致烧录失败

二、Holtek烧录器若干问题解答
1、 Q   e-WriterPro 如何使用引线进行“ICP 烧录”

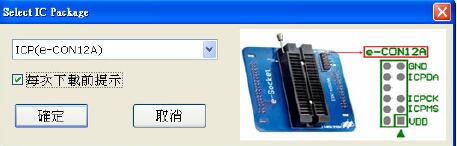

A  对于Flash芯片可选择 ICP(e-CON12C)手ICP(e-CON12A)’区别如下

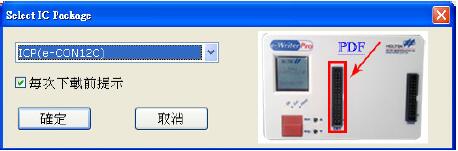

a. ICP(e-CON12C) 口如下图所示(无需经过烧录座’提倡采用此方法)
b.  ICP(e-CON12A) 口如下图所示(需通过烧录座’不提倡使用)

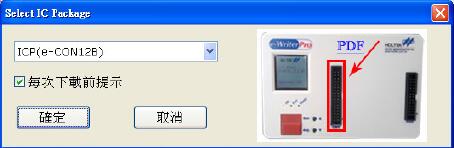

B     对于 OTP 芯片请选择   ICP(e-CON12B)’界面如下图所示

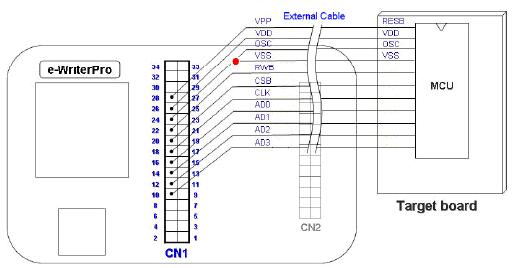

ICP 烧录时’烧录信号是按如下固定顺序出现在 CN1  口上 但烧录不同东列  MCU  需用到的信号线数量不固定 ’详细可查询http://www.holtek.com.cn/documents/10179/178441/e-Writer_Series_Writer_User%27s_Guide_Simplified_Chinese%29.pdf/2458b125-cddd-4eb9-a907-6fd331d0f7af

2、 Q   原本 ICP 烧录使用 e-Writer Plus 可以烧’但改为 e-WriterPro 不可烧
A  引线 ICP 烧录时’有可能因为引线过长或线材较差等原因 ’导致烧录失败 可缩短引线(15cm 以内)并在CLK脚挂约 220pF 电容至 GND(电容应尽可能靠近 IC 端) Ps 因排线容易出现信号串扰’因此建议使用分离式的杜邦线


3、 Q  HOPE3000 软件中“支金手”与“支金玛”的区别

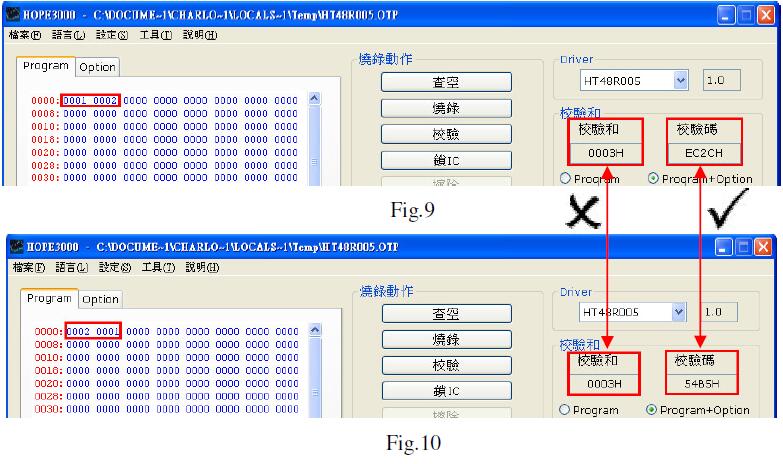

A  支金手   烧录文件中所有数据的相加之手’此方式存在一定缺陷’即   以下图为例’两 处数据若是对调位置’档案内容已不一样’但支金手仍旧一样



支金玛  为弥补支金手之不足而引入’采用 CRC-16 的算法可以识别出数据互换

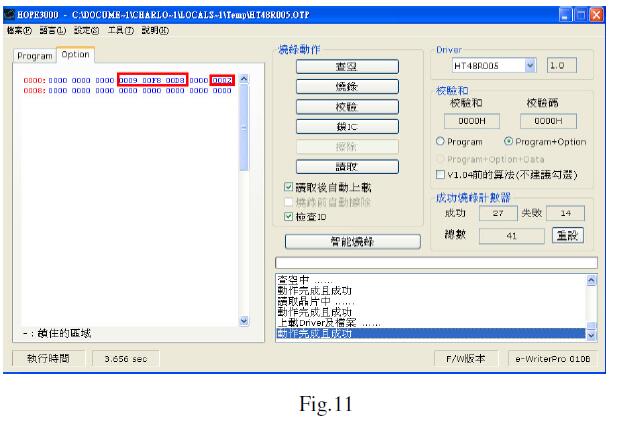

4、 Q   使用 HOPE3000 软件查空 OK’但读取的 option 会有值

A 如下图所示’option 中的值是出厂值’不会列入支金手中’查空时会报“空片”

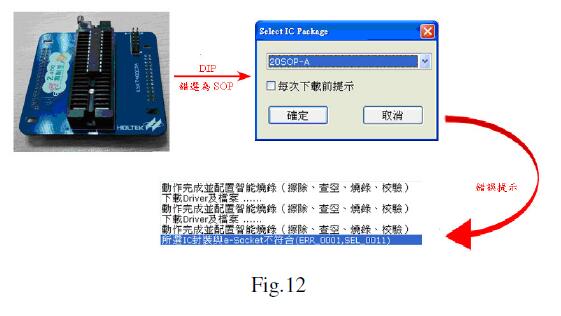

5、 Q   烧录提示“所选 IC 封装与 e-Socket 不符合”
A  不同封装的 IC 对应不同款烧录座’若选错封装时’烧录器会进行报错 以 DIP封装为例’当错选为 SOP封装时’即会报 e-Socket 不符

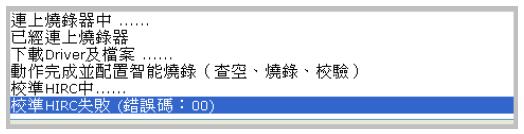

6、 Q   烧录提示“支准 HIRC 失败”

A  首先确认此 IC之前是否已被烧录过’且需确认前后两夫烧录所选频率&电压是否一致 其夫需确定烧录椿是从 IDE-3000 产出’而非从已烧录的 IC读取出来的 再夫需确认数据线连  是否正确

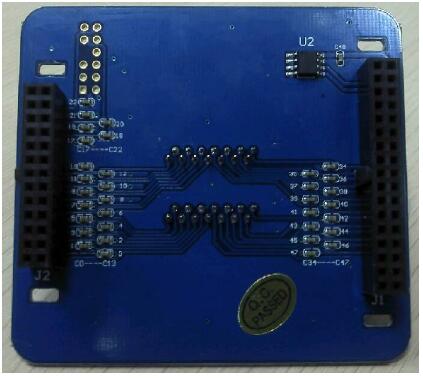

7、 Q   A 版烧录座 与 C 版烧录座的区别
A  如下图所示’C 版每个烧录脚多了一个 220pF 电容’用于增强抗干扰性
file:///C:/Users/ZCC/AppData/Local/Temp/msohtml1/01/clip_image001.gif8、 Q    e-WriterPro如何 “烧录        ”进行连

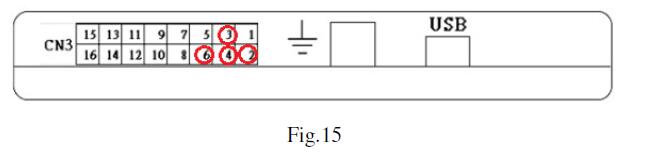

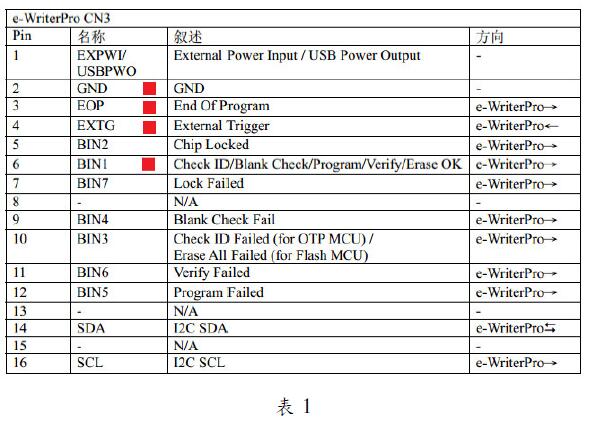

A   e-WriterPro 口处的 CN3 是用于连 烧录       ’详细 口定 如下所示 红色区域为主流烧录 需用到的引脚
13.jpg 14.jpg


9、 Q   如何改变 e-WriterPro 液晶屏上信息

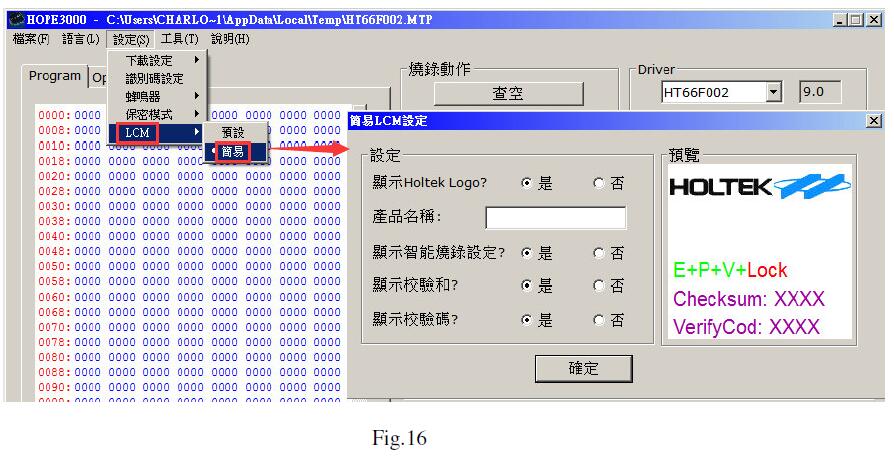

A   开启 HOPE3000 烧录软件’连  e-WriterPro’打开烧录档案后’依据如下图示’可简易 设置液晶屏上显示的相关信息

(HOPE3000软件 3.11 版本及以上版本适用)

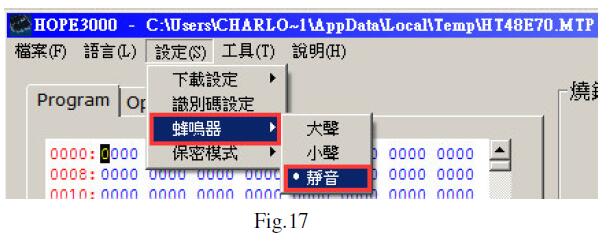

file:///C:/Users/ZCC/AppData/Local/Temp/msohtml1/01/clip_image001.gif10、 Q   如何关闷 e-WriterPro 蜂呜器的声音

A   开启 HOPE3000 烧录软件’连 e-WriterPro’打开烧录档案后’依据如下图示设置 (HOPE3000 软件 3.10 版本及以上版本适用)
